Dağıtım kutusundaki temel bileşenleri biliyor musunuz?

Dağıtım kutusundaki temel bileşenleri biliyor musunuz?

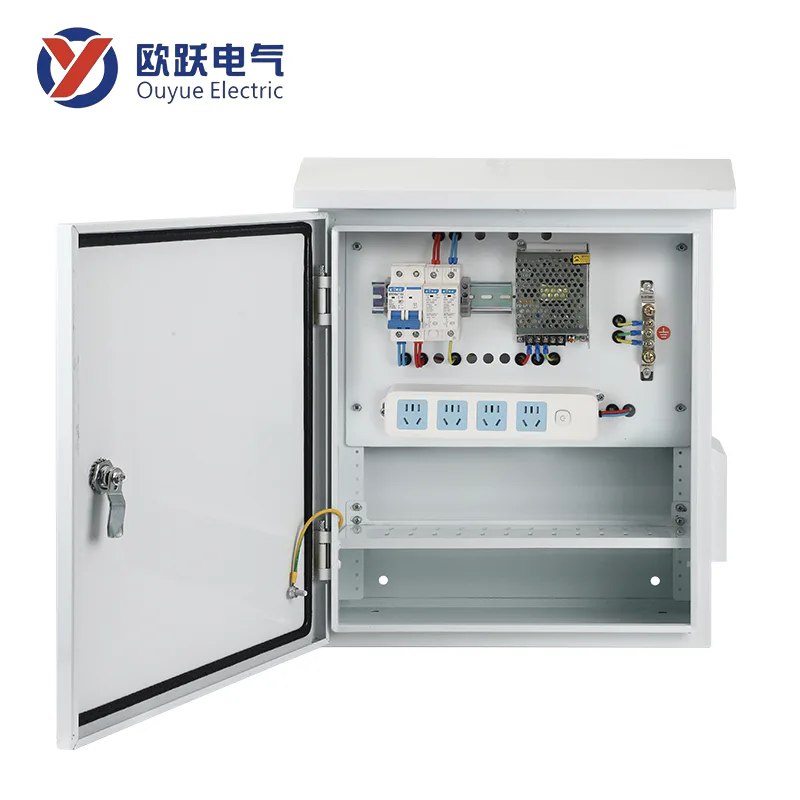

Devre kesicinin, terminalin, koruma modülünün ve elektrik sisteminin diğer bileşenlerinin önünde bulunan dağıtım kutusunu açın. Her bileşen, gücün güvenli dağıtımını ve istikrarlı çalışmasını ortaklaşa sağlamak için net bir işlev üstlenir. Aşağıda, dağıtım kutusunun temel bileşenlerini ve çalışma prensibini sökmeniz için China Ouyue Electric bulunmaktadır.

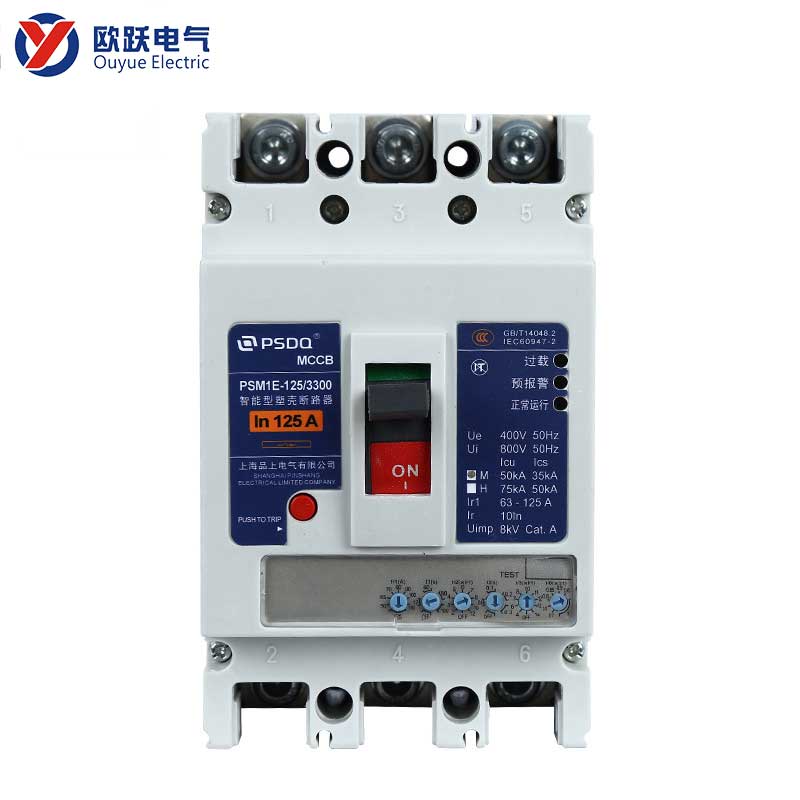

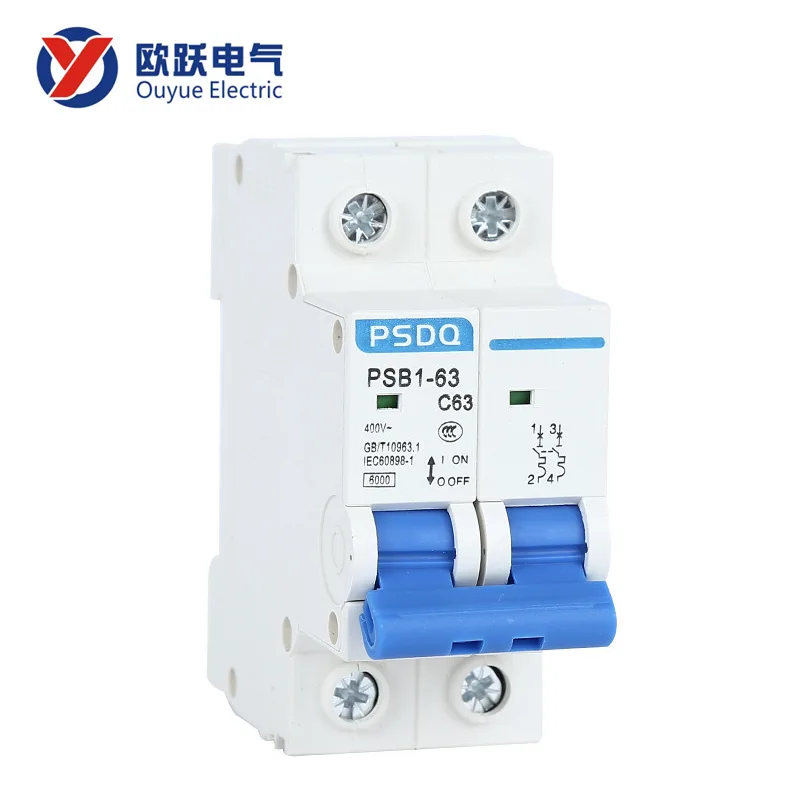

Devre kesici - devre korumasının temel bileşeni

Devre kesici, dağıtım kutusundaki devre korumasının temel bileşenidir. İşlevi, devrede aşırı yük veya kısa devre arızası olduğunda akımı otomatik olarak kesmek ve devrenin aşırı ısınmasının ekipman hasarına veya güvenlik kazalarına neden olmasını önlemektir.

• Çalışma prensibi: Devre kesiciden geçen akım nominal değeri aştığında veya bir kısa devre meydana geldiğinde, dahili termal duyarlı eleman veya elektromanyetik mekanizma açma cihazını tetikler, böylece kontak ayrılır ve böylece devre kesilir. Sorun giderme sonrasında, güç kaynağını yeniden sağlamak için devre kesici manuel olarak sıfırlanabilir.
• Yaygın tipler: Aşırı yük korumasına uygun, açmayı sağlamak için bimetal plaka bükme kullanan termal devre kesici; Manyetik devre kesici, kısa devre anında hızlı hareket etmek için elektromanyetik bobine güvenir ve tepki süresi daha kısadır. Termal manyetik devre kesici, iki mekanizmayı birleştirir ve şu anda dağıtım kutularında yaygın olarak kullanılan aşırı yük koruması ve kısa devre korumasının yanıt gereksinimlerini dikkate alır.

Dağıtım kutusunda, her bir devre kesici, arıza giderme ve günlük bakım için uygun olan aydınlatma, priz ve özel ekipman gibi farklı devrelerin şönt kontrolünü gerçekleştirmek için bağımsız bir devreye karşılık gelir.

Sigorta - tek kullanımlık aşırı akım koruma elemanı

Sigortalar hala yüksek koruma yanıt hızı gerektiren bazı senaryolarda kullanılmaktadır. Sigorta tek seferlik koruma cihazıdır, işlevi arıza devresini kendi sigorta modunda kesmektir.

Sigorta metal bir eriyik ile donatılmıştır; içinden geçen akım yük sınırını aştığında eriyik hızla sigortalanır ve devrenin bağlantısını keser. Kaynaştırma işlemi neredeyse anlık olduğundan sigortalar genellikle hassas elektronik cihazları veya kritik cihazları korumak için kullanılır.

Aşırı gerilim koruma cihazı - geçici aşırı voltajı bastıran özel modül

Binanın güç kaynağı sistemi, yıldırım, büyük ekipmanın başlatılması ve durdurulması veya güç şebekesindeki dalgalanmalara karşı hassastır ve bu da geçici aşırı gerilime neden olur. Aşırı gerilim koruma cihazının (SPD) rolü, bu aşırı voltajı hızlı bir şekilde toprak ucuna boşaltmak, cihaz portu voltajını sınırlamak ve böylece arka uç elektrikli ekipmanı korumaktır.

Kurulum yeri ve koruma seviyesi farkına göre SPD üç ana kategoriye ayrılabilir:

Tip 1 YILDIRIM koruyucusu: ana giriş hattı kabinine monte edilir, doğrudan yıldırımdan veya dış hatlardan kaynaklanan güçlü dalgalanmalardan korunmak için kullanılır.

Tip 2 SPD: Binadaki yüksek güçlü ekipmanın çalıştırılması ve durdurulmasından kaynaklanan çalışma aşırı gerilimini bastırmak için dağıtım kutusunda ayarlanır.

Tip 3 SPD: Terminal soketine veya ekipmanın ön ucuna monte edilir ve tek bir hassas ekipman için hassas koruma sağlar.

Ou Yue'yu seç, bölümü seç

China Ouyue Electric Co., Ltd., metal dağıtım kutusu imalatı, konut, ticari ve endüstriyel senaryoları kapsayan ürünler alanında on yıldan fazla teknoloji birikimine sahiptir.

Farklı elektrik ortamlarının güvenlik gereksinimlerini karşılamak için yalnızca standart dağıtım kutusu ürünleri sağlamakla kalmıyoruz, aynı zamanda bileşen konfigürasyonu, kutu yapısı, koruma seviyesi ve özelleştirilmiş üretimin diğer yönleriyle ilgili müşteri ihtiyaçlarına göre de sağlıyoruz.

Yeni ve eski müşterilere hoş geldinizdanışın ve satın alın, Ouyue Electric, elektrik güvenliğiniz için güvenilir garanti sağlamak üzere profesyonel ürün ve hizmetlere hazırdır.
