Fırtına sezonu dış dağıtım kutusu yıldırımdan korunma nasıl yapılır? Topraklanmış bakır çubuğun tasarımı ve paslanmaz çelik dağıtım kutusunun aşırı gerilim koruması üzerine analiz

I. Yıldırım çarpması yalnızca çatıyı bölmekle kalmaz, dış mekan dağıtım kutuları neden yıldırımdan korunmaya ihtiyaç duyar?

Yıldırım bir binaya veya bitişikteki zemine düştüğünde, anlık akım onlarca kiloamperden yüzlerce kiloampere kadar değişen büyüklüklere ulaşabilir. Bu büyük akım darbesi, dış dağıtım kutularını iki ana yol üzerinden tehdit etmektedir:

1.Doğrudan yıldırım çarpması: Yıldırım doğrudan dağıtım kutusuna veya bağlı kablolara çarpar. Bu senaryonun gerçekleşme olasılığı düşük olsa da, gerçekleştiği anda dağıtım kutusunun iç donanımı neredeyse tamamen yok olur.

2.Endüklenen yıldırım çarpması ve elektrik şebekesi dalgalanması: Çok daha yaygın bir senaryo, yıldırımın uzak bir elektrik hattına veya iletişim kablosuna çarpması ve iletken boyunca dağıtım kutusuna yayılan bir aşırı gerilim oluşturması durumunda ortaya çıkar; alternatif olarak, bitişik toprağa yıldırım çarpması, yoğun elektromanyetik darbeler yoluyla dağıtım kutusunun gelen ve giden kablolarında aşırı gerilime neden olur. Bu "dolaylı olarak iletilen" aşırı gerilim, birkaç bin volta ulaşabilir; bu, geleneksel elektronik bileşenlerin dayanma gerilimini çok aşar, devre kartlarını kırar ve güç modüllerini anında yakar.

Dış mekan güvenlik izleme dağıtım kutuları, şarj istasyonu dağıtım kutuları ve iletişim baz istasyonu dağıtım kutularını içeren uygulama senaryolarında, dahili ekipmanın yüksek varlık değeri vardır ve sürekli güç kaynağı için katı gereksinimler vardır. Bu nedenle yıldırımdan korunma isteğe bağlı bir yardımcı fonksiyon değil, zorunlu tasarım gereğidir.

II.Topraklama sistemi paslanmaz çelik dağıtım kutusu - yıldırımdan korunmanın temel tabanı

Paslanmaz çelik dağıtım kutusu birYıldırımdan korunma ve topraklama sistemlerinde kritik bağlantı, çekirdeği ile aşağıdaki gibi detaylandırılmış bileşenler:

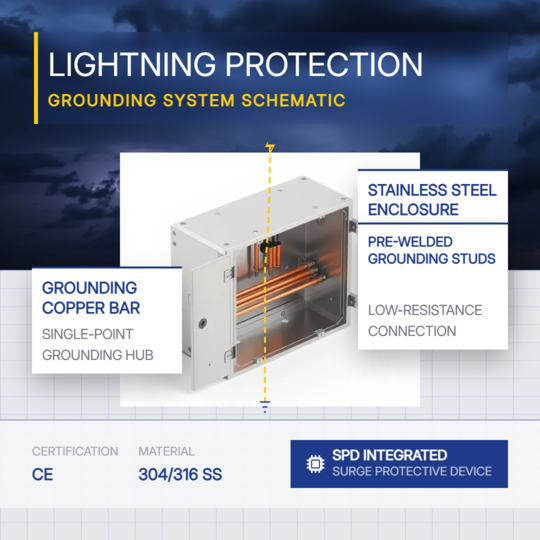

1.Bakır Çubuğun Topraklanması: Yakınsama Kavşağı Tüm Koruyucu Topraklama Telleri için

Topraklama bakır çubuğu içine monte edilmiştir. dağıtım kutusu, kutunun komple topraklama sisteminin çekirdeğidir. Paratonerin özel topraklama kablosu, paratonerin topraklama kablosu kutu muhafazası ve bağlı tüm ekipmanın koruyucu topraklama kabloları hepsi topraklama ağına bağlanmadan önce bu kavşakta birleşir ana topraklama kablosu aracılığıyla. Bu bakır çubuk pirinçten yapılmıştır. mükemmel elektriksel iletkenlik ve korozyon direnci sunar. Karşılaştırıldı Galvanizli demir çubuklar sayesinde pirinç çubuklar uzun süreli kullanım sonrasında paslanma yapmaz, ve temas dirençleri zamanla artmadan sabit kalır.

Topraklamanın temel işlevsel değeri Yıldırımdan korunma sistemlerinde bakır çubuk, "tek nokta topraklama" prensibi: tüm ekipmanın koruyucu toprakları aynı yerde birleşerek ekipmanın ikincil hasar görmesini önler birden fazla dağınık topraklama noktasının neden olduğu potansiyel farklardan kaynaklanır. Yıldırım akımının ani deşarjı sırasında kısa süreli yüksek topraklama bakır çubuğu üzerinde potansiyel oluşacaktır. Ancak eğer muhafazalar ve Bağlı tüm ekipmanın sinyal toprakları elektriksel olarak eş potansiyellidir Bu bakır çubuğa bağlandığında hiçbir tehlikeli potansiyel farkı oluşmayacaktır. farklı ekipman parçaları arasında.

2. Paslanmaz Çelik Kutu Muhafazası: İçsel Bir Eşpotansiyel Gövde

304 paslanmaz çelik kutu gövdesi elektriksel olarak Entegre bir yapı olarak iletken. Kutu muhafazası güvenilir bir şekilde yerleştirildikten sonra topraklama bakır çubuğa bağlandığında kutunun tamamı bir eşpotansiyel oluşturur Faraday kafesi etkisine sahip gövde. Dış elektromanyetik alan olsa bile büyük ölçüde değişirse, kutunun içindeki elektromanyetik ortam aynı kalır nispeten istikrarlı. Kutu muhafazası ayrıca belirli bir derecede Dahili elektromanyetik darbeler için koruma ve zayıflama. Bu arada, Eşpotansiyel olarak bağlanmış kutu gövdesi, işletim personelinin [bir sistem izolasyon arızası durumunda] elektrik çarpması tehlikesine maruz kalır.

III. Yağmur öncesi inceleme -Bina dışı dağıtımda yıldırımdan korunma sistemine ilişkin üç husus kutular

Zaten yerleştirilmiş olan dış mekan dağıtım kutuları için Çalıştırma ve bakım personelinin çalıştırılması tavsiye edilir. fırtına gelmeden önce aşağıdaki denetimleri tamamlayın yüksek riskli dönem:

1. Topraklamanın görsel muayenesi bağlantılar:

Topraklama bakır çubuğu üzerindeki tüm terminallerin doğru olup olmadığını kontrol edin. topraklama kablosunun yalıtım katmanının sağlam bir şekilde sabitlenmesi sağlam olup olmadığı ve bakır çubuğun yüzeyinde ciddi oksidasyon veya pas olup olmadığı. Herhangi bir gevşeklik tespit edilirse derhal sıkın; herhangi bir korozyon varsa bulunursa, ilgili bileşeni derhal değiştirin.

2. Topraklama direnci ölçüm:

 ölçmek için özel bir topraklama direnci test cihazı kullanın. dağıtım kutusunun ana topraklama elektrodunun topraklama direnci. Ölçülen değer 10 ohm'u aşarsa topraklama elektrodunu kontrol edin. korozyon, kırılma veya çevredeki toprağın aşırı kuru olup olmadığını kontrol edin. Ek topraklama elektrotları ekleyin veya direnç azaltıcı maddeyi gerektiği gibi uygulayın. ihtiyaç vardı.

3.SPD durum denetimi:

En SPD'ler, yeşilin normal olduğunu belirten bir durum göstergesi penceresiyle donatılmıştır çalışma ve kırmızı, değiştirilmesi gereken bir arızayı gösterir. SPD'ler kademeli olarak birden fazla dalgalanmayı emdikten sonra bozulur. Durum penceresi kırmızıya döndüğünde dahili varistörün arızalandığını ve bir serviste değiştirilmesi gerektiğini belirtir zamanında; aksi takdirde yıldırımdan korunma fonksiyonu başarısız olacaktır normal şekilde çalışın.

IV:OUYUE Electrical, hızlı özelleştirme sağlar dış mekan yağmur geçirmez dağıtım kutuları

Güvenilir bir yıldırımdan korunma çözümü dış mekan dağıtım kutuları için standartlaştırılmış yapısal seviyeden kaynaklanır mahfazanın tasarımı, eşpotansiyel bağlantıyı kapsayacak şekilde bakır çubuğun paslanmaz çelik muhafazaya ve yola topraklanması önceden takılmış topraklama vidalarından SPD montaj tabanına kadar. Ouyue Electric'in paslanmaz çelik dağıtım kutuları yapılandırılmış bir yapıyla donatılmıştır. standart ve güvenilir bir temel sağlayan fabrika çıkışlı topraklama sistemi Yıldırımdan korunma inşaatı, günlük operasyon ve son kullanıcılar için bakım.

 Ürün çizimlerinin onaylanmasının ardından, Bitmiş ürünler 7 takvim günü içinde dağıtıma sunulabilir. İster standart bir konfigürasyona ister derinlemesine özelleştirilmiş bir aydınlatmaya ihtiyacınız olsun koruma çözümü, lütfen teknik özelliklerinizi gönderin; biz Size anında çözüm önerileri ve örnek üretim sunmak zaman çizelgesi.
