Özelleştirilmiş dış mekan yağmur geçirmez elektrikli araç şarj dağıtım kutusu: Şarj yığınlarının eşleştirilmesi için esnek çözümler sağlayan 16 boyut mevcuttur

2026-04-22 0 bana mesaj bırak

Dış mekan elektrikli araç şarj yığını için dağıtım kutusu nasıl tasarlanır？

Elektrikli araç şarj tesislerinin dünya çapında hızla yaygınlaşmasıyla birlikte, şarj yığınlarını desteklemek için dış mekan dağıtım kutularına olan talep sürekli artıyor. İç mekan dağıtım kutularından farklı olarak, yığınları doldurmak için dış mekan dağıtım kutularının yağmur geçirmezlik, toz geçirmezlik, ısı dağıtımı, gözlem ve güvenlik koruması gibi birçok gereksinimi karşılaması gerekir.

Koreli müşterilerin gerçek uygulama senaryolarına göre, Çinli Ouyue Electric Co., Ltd., 16 farklı boyut içeren ve farklı güç ve konfigürasyonlardaki şarj yığınlarına uyarlanabilen, özelleştirilmiş bir dış mekan yağmur geçirmez elektrikli araç şarj dağıtım kutusu serisi geliştirdi. Aşağıda tipik boyutlardan birine giriş yer almaktadır.

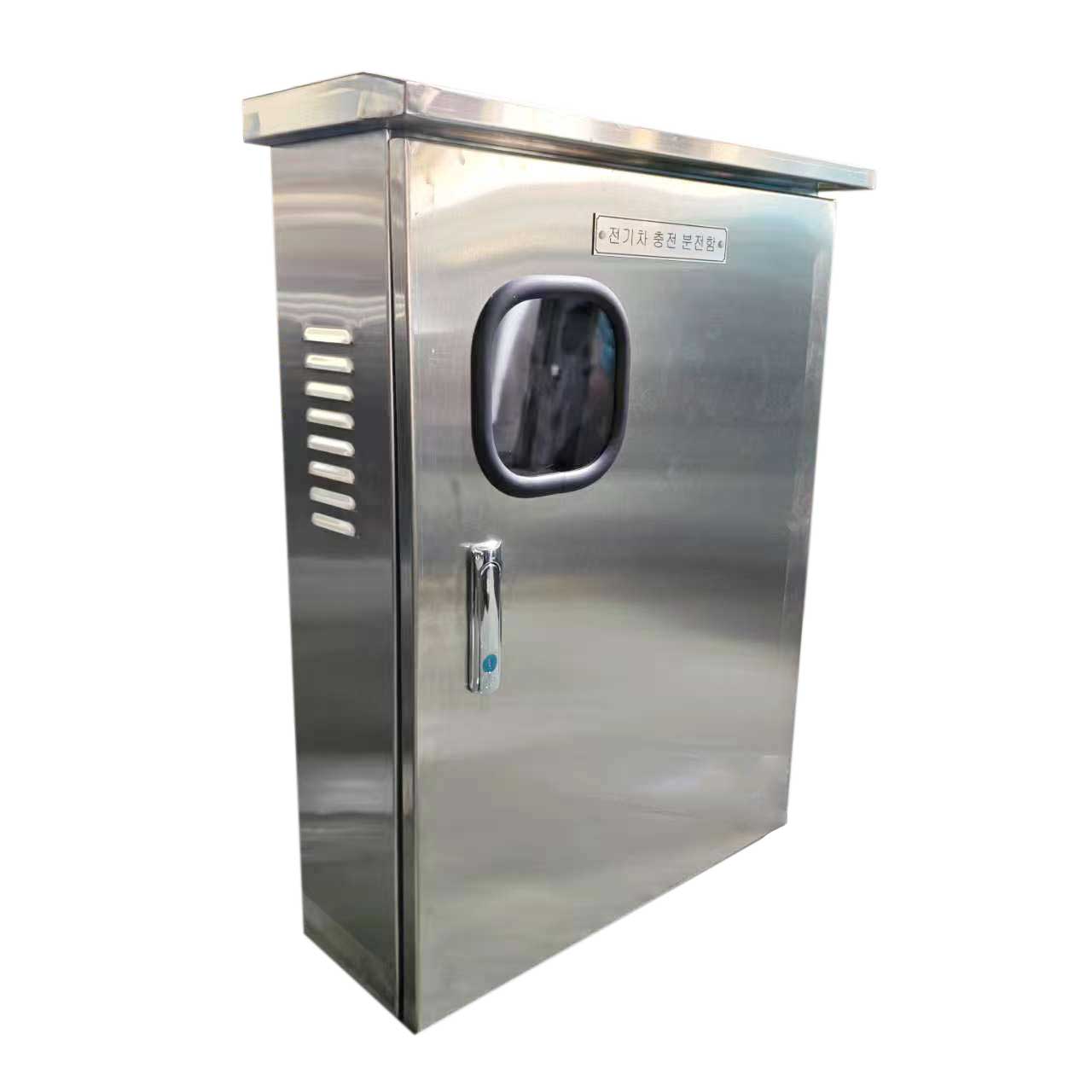

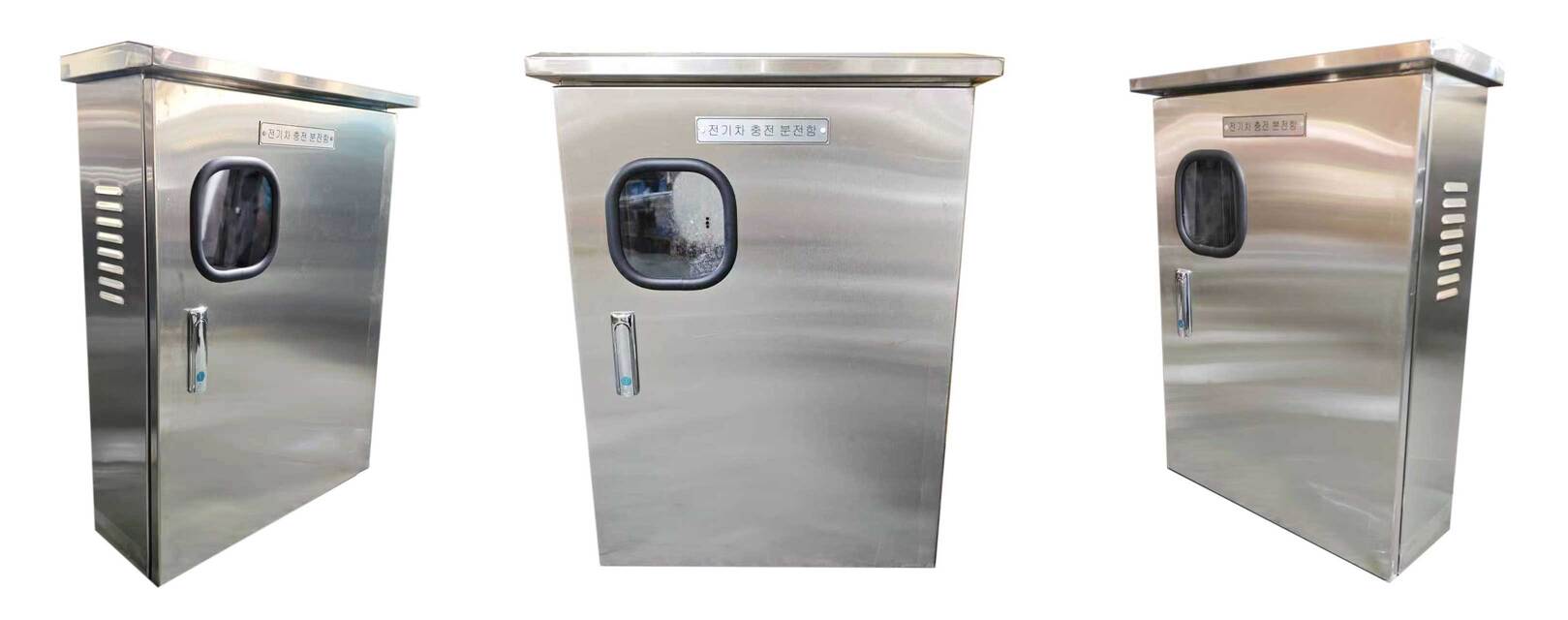

Ana yapısal özellikler

Bileşenlerin konumu	Tasarımın açıklaması	Fonksiyonun fonksiyonu
Kutunun üst kısmı	Yağmur geçirmez saçak tasarımı, damlayan kenarlı ön uzatma saçağı	Yağmur suyunun kapı dikişine sızmasını önleyin ve dahili elektrik bileşenlerini koruyun
Kutunun ön tarafı	Düzlem kilidi ile donatılmıştır (AB su geçirmez serisi), gövdeyi kapı plakasıyla aynı hizada kilitleyin	Su geçirmezlik seviyesini artırmak için sızdırmazlık bandıyla hırsızlığa ve gözetlemeye karşı koruma
Kutunun ön tarafı	"Elektrikli Araç Şarj ve Dağıtım Kutusu" içeriğinin yer aldığı özelleştirilmiş isim plakası	Ürün tanımlaması açıktır, sahada tanımlanması ve bakımı kolaydır
Kutunun ön tarafı	Kare cam gözlem penceresi, çift sertleştirilmiş cam	Kapıyı açmadan dahili göstergelerin, ekranların veya elektronik bileşenlerin durumunu gözlemleyin
Kutunun her iki tarafı	Panjur tipi havalandırma	Konveksiyon ısı dağıtım kanalını oluşturun, kutudaki sıcaklığı azaltın
Kutunun alt kısmı	Yığın arayüzünü şarj etmek için açık delikler ayırın	Şarj yığınının güç hattını ve sinyal hattını tanıtmak ve yönlendirmek uygundur ve mühürlü ve su geçirmezdir.

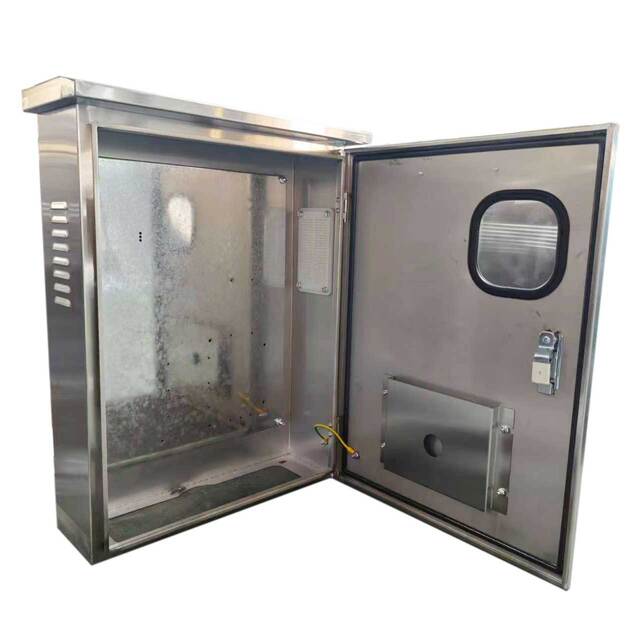

Dahili düzen: ayrılmış kurulum konumu

Müşteri ihtiyaçlarına göre dağıtım kutusu önceden planlanmış ve elektrikli araç şarj yığınının gerektirdiği çeşitli elektrikli bileşenlerin montaj konumu ayrılmıştır. Kullanıcılar gerçek konfigürasyona göre aşağıdaki bileşenleri kurabilirler:

Giriş ana şalteri (plastik kasadevre kesici) standart DIN kılavuz rayı ile kurulum konumu
Şarj modülü için özel sabit braket
Ac kontaktörü ve akıllı sayaç montaj konumu (destek rayı veya alt plaka sabitlemesi)
Aşırı gerilim koruyucu (SPD, Tip 2 yıldırımdan korunma) kurulum ucu
Topraklanmış bakır çubuk ve sıfır terminal çubuğu
Yardımcı güç kaynağı ve PLC iletişim ünitesi için yedek bitler

Not: Kutunun iç kısmı modüler bölme tasarımını benimser ve her alan kablo kanalıyla ayrılır, böylece hat yolu açıktır, bu da yerinde kablolama ve daha sonraki bakım için uygundur. Ayrılmış tüm konumlar, bileşenlerin kurulumundan sonra güvenli çalışmayı sağlamak için standart elektrik aralığı ve ısı dağıtımı gereksinimlerine göre planlanmıştır.

Dış mekan yağmur geçirmez elektrikli araç şarj ve dağıtım kutusunun uygulama senaryosu

Bu dağıtım kutusu serisi aşağıdakiler için yaygın olarak kullanılır:

Yerleşim bölgesinde yer altı garajı ve yer şarj yığını
Kamuya açık şarj istasyonları, yüksek hızlı servis alanlarındaki şarj yığınları
Alışveriş merkezleri, ofis binası otopark şarj tesisleri
Otogar ve lojistik park için özel şarj yığını

Ou Yue kaynak fabrikası özelleştirilmiş hizmet avantajları

On altı boyutta esnek eşleştirme: aynı görünüm stili, farklı hacim, evdeki yavaş doldurmadan halka açık hızlı doldurma yığınına kadar çeşitlendirilmiş sahneye uyum sağlar.
Tüm sürecin kişiselleştirilmesi: Kutu boyutundan, dahili ayrılmış düzenden renge, isim plakası içeriğine kadar talep üzerine özelleştirilebilir.
Hızlı prova: numune teslim süresi 5-7 iş günü olup, yurtdışındaki müşterilerin çizimleri uzaktan onaylamasını destekler.
Toplu teslimat: Teslimat kapasitesi her türlü büyük ölçekli tedarik ihtiyacını karşılamaya yeterlidir.

lectric Co., Ltd. şu konulara odaklanır:On yılı aşkın süredir metal elektrik kutusu imalatı,ve elektrikli araç şarj ve dağıtım kutuları alanında zengin özelleştirme deneyimine sahiptir. Şirket, çizimlerden bitmiş ürünlere kadar tüm üretim sürecini desteklemek için lazer kesim, CNC bükme, otomatik püskürtme ve montaj hatlarıyla donatılmıştır.

Profesyonel teknik çözümler ve güvenilir teslimat kalitesiyle Ouyue Electric, şarj tesisleriniz için uzun vadeli ve istikrarlı koruma sağlar.Danışmak ve satın almak hoş geldiniz.
