Ouyue Electric'in dış mekan yağmur geçirmez dağıtım kutusunun seri üretim gerçek fotoğrafları: Sac levhadan komple makine montajına kadar tam süreç ekranı

I. Sac metal kabuk: Hem ısı dağılımı hem de yağmur koruması sağlayan, plastik kaplamalı soğuk haddelenmiş çelik levha

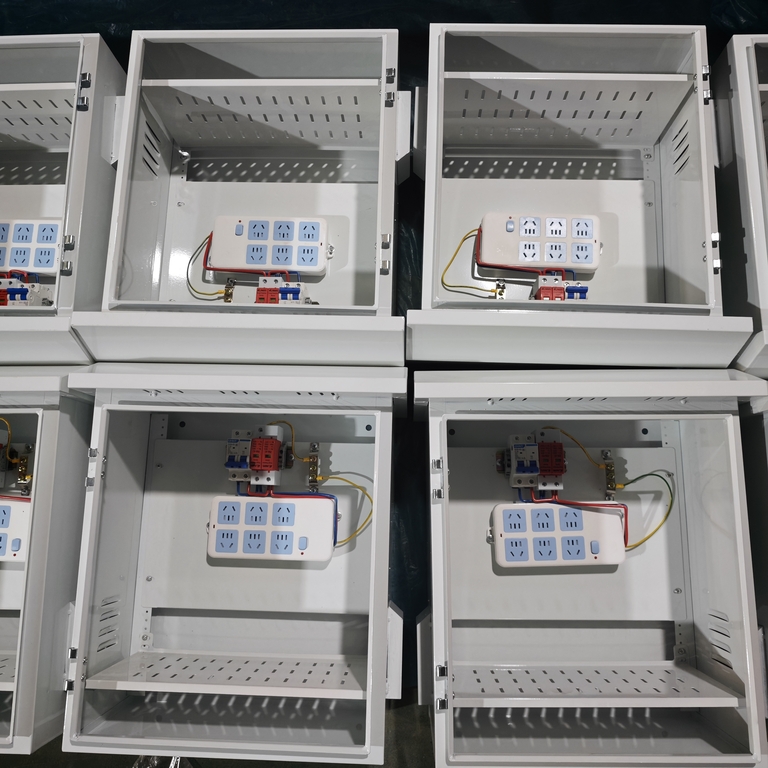

İlk gerçek fotoğrafta atölyenin montaj alanında onlarca beyaz kutu yan yana yerleştirilmiş. Kutu kapıları henüz takılmamıştır ve kabukların işçilik detayları açıkça görülmektedir. Kutu gövdesi, lazer kesim ve CNC bükme yoluyla tek parça halinde soğuk haddelenmiş çelik levhadan yapılmıştır. Yüzey pas giderme ve elektrostatik toz boya için fosfatlama işlemine tabi tutulur. Beyaz mat kaplama düzgün ve incedir, paslanmaya, korozyona ve çizilmeye karşı dayanıklıdır, uzun süreli dış mekan kullanımına uygundur.

Kutu gövdesi, üç önemli konumda ısı dağıtma panjurlarıyla tasarlanmıştır: hem yanlarda hem de üstte panjur açılma alanları vardır. Panjurlar, yalnızca engelsiz hava konveksiyon kanalını sağlamakla kalmayıp aynı zamanda yağmur suyunun açıklıklardan doğrudan içeri akmasını da önleyen eğimli bir aşağı doğru damgalama yapısına sahiptir. Çalışma sırasında kutunun içindeki ekipmanın ürettiği ısı, alttan hava girişi ve üstten ve yanlardan egzozun doğal konveksiyon yolu yoluyla gerçekleştirilir, böylece iç sıcaklık artışı kontrol edilir ve bileşenlerin ömrü uzatılır.

Kutu kapısı, sorunsuz açılıp kapanan ve paslanmaya eğilimli olmayan paslanmaz çelik bir menteşe aracılığıyla kutu gövdesine bağlanmaktadır. Kapı gövdesinin kenarında, EPDM kapalı hücreli köpük sızdırmazlık şeritleri ile birlikte kapı boşluğunda yağmur ve toza karşı koruma sağlayan su geçirmez sızdırmazlık lastik şeritleri için bir montaj oluğu bulunmaktadır. Kapı kilidi, yetkisiz personelin kazara işlem yapmasını önlemek için kilitlenerek yönetilebilen, dış mekana özel bir döner dil kilidine sahiptir. Kutunun arkası, duvara monte kurulumu destekleyen asma delikleri ile ayrılmıştır.

Yapısal özellikler	Uygulama yöntemi	İşlev
Substrat ve kaplama	Soğuk haddelenmiş çelik levha + fosfatlama + elektrostatik toz boya	Pas önleyici ve korozyon önleyici
Isı dağıtma panjuru	Yan ve üst eğimli aşağıya doğru panjurlar damgalama ile oluşturulur	Konvektif ısı dağılımı, yağmur geçirmez geri akış
Kapı gövde contası	EPDM su geçirmez sızdırmazlık lastiği + paslanmaz çelik menteşe + döner dil kilidi	Yağmur ve toz geçirmez ve yönetim için kilitlenebilir
Kurulum yöntemi	Arka tarafta bir montaj deliği ayrılmıştır	Duvara monte açık kurulum

II. Dağıtım kutusunun dahili konfigürasyonunun ayrıntılı açıklaması

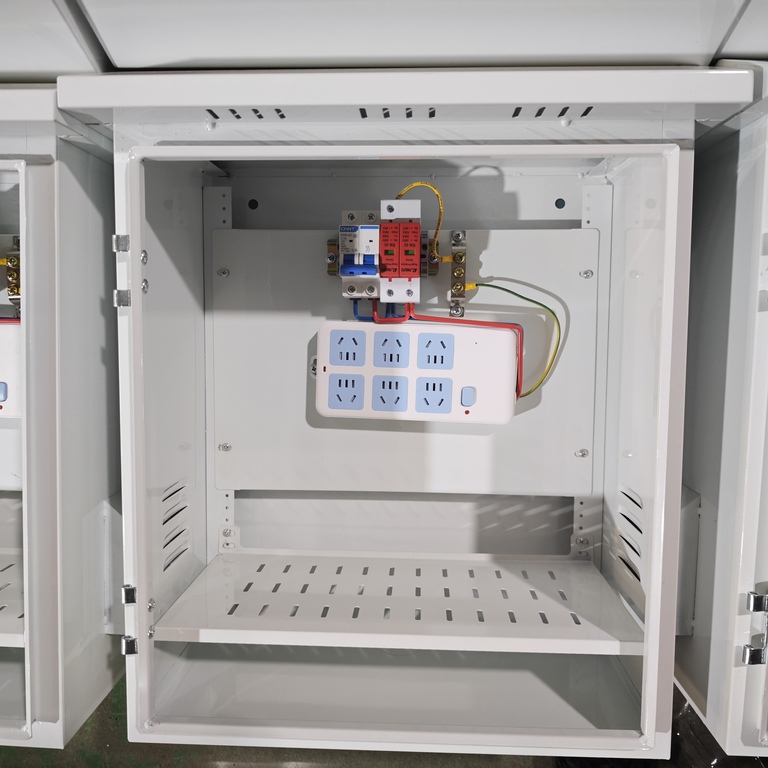

İkinci gerçek fotoğraf, elektrik montajını tamamlayan dış mekan yağmur geçirmez dağıtım kutusunun iç detaylarını göstermektedir. Kutunun içindeki bileşenler, yukarıdan aşağıya doğru bir elektrik zinciri halinde düzgün bir şekilde düzenlenmiştir. Arka plakada ayrılan çok sayıda montaj deliği, her bir bileşenin doğrudan cıvatalarla sabitlenmesini sağlayarak sökme, takma ve kablolamayı kolay ve verimli hale getirir.

III. Dış mekan yağmur geçirmez dağıtım kutularının uygulama senaryoları

The dış mekan yağmur geçirmez dağıtım kutusuGüç dağıtımını, yıldırımdan korunmayı ve ekipman güç kaynağını entegre eder ve aşağıdaki senaryolarda yaygın olarak kullanılır:

Dış mekan güvenlik izleme:İzleme direklerindeki kameralar, ek ışıklar ve ağ ekipmanları için entegre güç kaynağı ve koruma sağlayın.

Akıllı ulaşım:Kavşaklardaki trafik sinyal kontrol kabinleri ve elektronik polis ekipmanı kutuları için güç kaynağı.

İletişim baz istasyonları:Mikro baz istasyonları ve tekrarlayıcı istasyonların dış mekan ekipmanları için güç kaynağı ve yıldırımdan korunma;

Akıllı şantiye:Şantiye giriş ve çıkış turnikeleri, toz izleme ve video gözetimi gibi ekipmanlar için merkezi güç kaynağı kutusu.

IV. Dış mekan yağmur geçirmez dağıtım kutusunun metal levhadan elektrik aksamına kadar tüm üretim süreci

İki gerçek fotoğraf, dış mekan yağmur geçirmez dağıtım kutularının üretim sürecindeki iki önemli düğümü kaydediyor: sac levhaların büyük ölçekli seri üretimi ve tüm makinenin elektrik montajı. Sac malzeme kesme, bükme ve kaynaklamadan toz kaplama ve boyamaya, ardından bileşen kurulumu ve fabrika testlerine kadar tüm süreç Ouyue Electric'in kendi fabrikasında tamamlanıyor. Teslimat süresi kontrol edilebilir ve kalite izlenebilir.

Ürün çizimleri onaylandıktan sonra bitmiş ürünün üretilmesi yalnızca 7 gün sürer. İster standart konfigürasyona ister proje gereksinimlerine göre özelleştirilmiş bir elektrik çözümüne ihtiyacınız olsun, teknik gereksinimlerinizi göndermenizi bekliyoruz. En kısa sürede çözüm önerileri ve numune planlamasını sağlayacağız.
