Ouyue Electric, çift katmanlı, ayrılmış bir metal dağıtım kutusu kabuğunu piyasaya sürdü: ayrı güçlü ve zayıf akım bölgeleri ve önceden monte edilmiş saplamalarla, komple setler için montaj süresini kısaltıyor

I. Seri üretim gerçek çekimi: Standartlaştırılmış dolaplar sıralanır ve üretim hattından çıkar, toplu teslimat olanağı sezgisel olarak sunulur

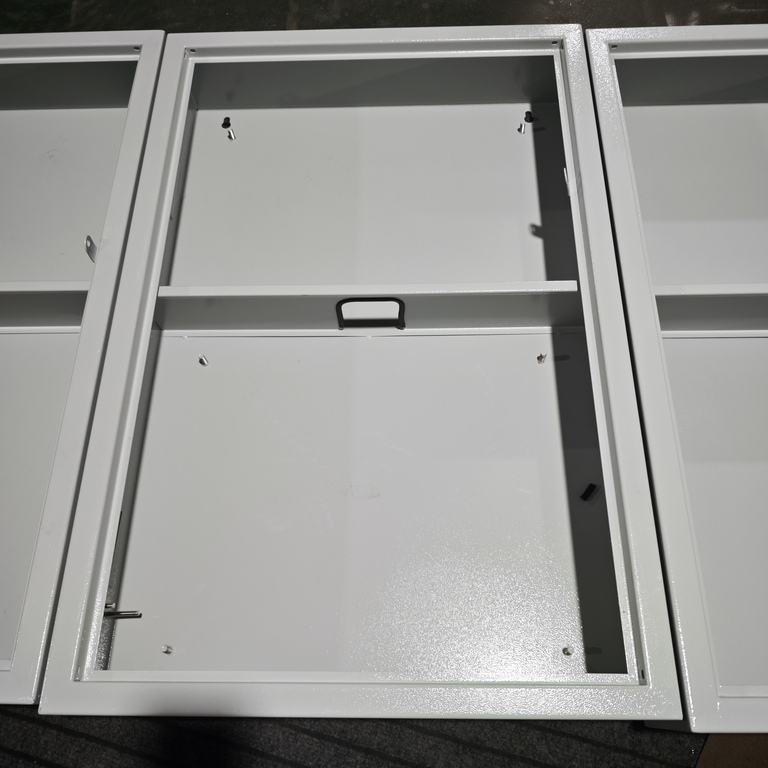

İlk gerçek fotoğraf, atölyenin montaj alanında yan yana yerleştirilmiş bir dizi çift katmanlı ayrılmış metal dağıtım kutusu kabuğunun sahnesini yakaladı. Dolap gövdesi henüz kapı panelini takmadı, ancak kutu gövdesinin metal levha işleminin ayrıntıları tamamen ortaya çıktı - çerçevenin kenarları ve köşeleri düzenli, kıvrımlı kenar çizgileri düzgün ve kaynaklar çapaksız pürüzsüz.

Dolabın ana gövdesi, lazer kesim ve CNC büküm ile tek parça halinde oluşturulan yüksek kaliteli soğuk haddelenmiş çelik levhadan yapılmıştır. Kutu çerçevesi, güçlü yük taşıma ve darbe direnci özellikleriyle kalınlaştırılmış ve güçlendirilmiştir. Yüzey pas giderme ve yüksek sıcaklıkta elektrostatik epoksi toz kaplama işlemi için fosfatlama işlemine tabi tutulmuştur. Kaplama, düzgün ve pürüzsüz bir boya yüzeyine sahip, mat fildişi beyazıdır.

 Pas önleme, korozyon direnci, çizilme direnci gibi özelliklere sahiptir ve sararmaya eğilimli değildir, bu da onu kuru iç ortamlarda uzun süreli kullanıma uygun hale getirir. Beyaz toz boyalı görünüm basit ve moderndir ve fabrikaların, bina dağıtım odalarının, laboratuvarların vb. iç dekorasyon ortamıyla son derece uyumludur.

İşlem bağlantısı	İşleme yöntemi	İşlev
Temel malzeme	Tek parça halinde CNC bükme ile oluşturulan yüksek kaliteli soğuk haddelenmiş çelik levha	Yüksek mukavemet, deformasyona eğilimli değildir ve çerçeve kalınlaştırılmış ve güçlendirilmiştir
Kaynak	Kaynak dikişi pürüzsüz zeminde hassas nokta kaynağı	Sızdırmazlık temeli iyidir, çapak veya keskin kenarlar yoktur
Ön Arıtma	Pas giderme için fosfatlama	Toz boyaların yapışmasını artırın ve paslanmaya karşı dayanıklı bir taban katmanı sağlayın
Kaplama	Yüksek sıcaklığa dayanıklı elektrostatik epoksi toz boya, mat fildişi beyazı	Pas önleyici, korozyon önleyici, çizilmeye karşı dayanıklı ve sararmaya eğilimli değil

II. İç yapının ayrıntılı açıklaması: Entegre bölme bölmesi + önceden monte edilmiş saplamalar, tüm set montajını sac metal seviyesinden basitleştirir

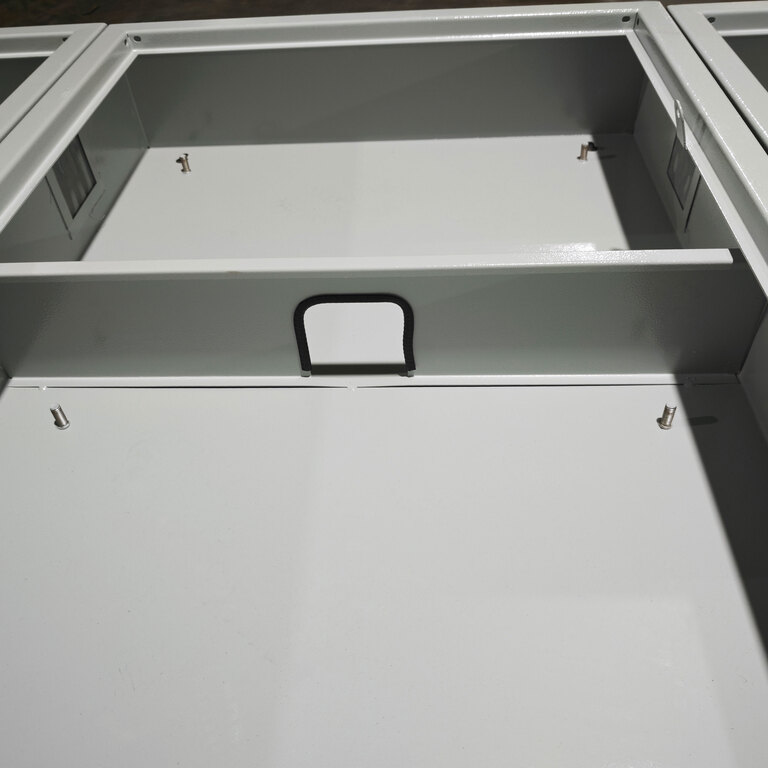

İkinci gerçek fotoğraf, kabinin iç yapısını açarak bu ürünün temel tasarımını (çift katmanlı bölme ve önceden monte edilmiş saplama sistemi) açıkça ortaya koyuyor.

Entegre metal bölme panosu: Güçlü ve zayıf elektrik ayrılır ve kablolar düzgündür

Kutunun içine yatay olarak monte edilmiş entegre bir metal bölme plakası, iç boşluğu üstte ve altta iki bağımsız kurulum bölmesine böler. Bölme kutu çerçevesine kaynaklanmış ve sabitlenmiştir; yüksek mukavemete, bükülmeye karşı dirence ve daha ağır elektrikli bileşenleri destekleme özelliğine sahiptir. Bu yapının temel değeri, güçlü ve zayıf elektriğin ayrılmasının veya bileşenlerin hiyerarşik düzenlenmesinin sağlanmasında yatmaktadır:

Üst bölme:Aletler, gösterge ışıkları, PLC modülleri, terminal blokları vb. kontrol ve sinyal bileşenlerini kurmak için kullanılabilir.

Alt bölme:Devre kesiciler, kontaktörler, termik röleler ve bakır baralar gibi ana devre güç bileşenlerini düzenlemek için kullanılır.

Ana devredeki büyük akımın oluşturduğu elektromanyetik parazitin kontrol devresinin sinyal doğruluğunu etkilemesini önlemek için üst ve alt bölmeler fiziksel olarak izole edilmiştir. Aynı zamanda hatların çapraz etkileşimi önemli ölçüde azaltılır ve bakım sırasında ayrım çizgileri bir bakışta netleşir.

Tel geçişi: Üst ve alt bölmeler birbirine bağlıdır ve yan sargı kullanılmaz

Bölmenin ortasında şerit şeklinde uzun bir tel geçişi açılmaktadır. Üst ve alt bölmeler arasındaki kablolar, kablolama için kutunun yan tarafında dolaşmaya gerek kalmadan bu geçitten doğrudan bağlanabilir. Bu ayrıntılı tasarım, kablolama yolunu en kısa ve en düzenli hale getirir. Kablo kanalları döşeme için kablo geçişleriyle doğrudan hizalanabilir, bu da aynı anda montaj verimliliğini ve estetik çekiciliği artırır.

Dört köşeye önceden monte edilmiş paslanmaz çelik sabit saplamalar: yerinde delme ve kılavuz çekme ihtiyacını ortadan kaldırır

Paslanmaz çelik sabit cıvata saplamaları, hem üst hem de alt dolap bölümlerinin dört köşesinde önceden kaynaklanmıştır; bu, genel montaj süresini önemli ölçüde azaltan önemli bir tasarım özelliğidir. Geleneksel kabin kurulumlarında, elektrikli bileşenlerin montajı yerinde ölçüm, konumlandırma, delme ve kılavuz çekme işlemlerini gerektirir; bu işlemler yalnızca zaman alıcı olmakla kalmaz, aynı zamanda güvenli olmayan kurulumlara yol açacak şekilde yanlış hizalanmış delikler riskini de taşır. Önceden takılan saplamalar ile bu süreç sac imalat aşamasına taşınır. Montajcılar kabini aldıktan sonra aletleri, devre kesici raylarını, montaj arka plakalarını, terminal bloklarını ve diğer bileşenleri önceden delinmiş saplamalar üzerindeki cıvataları kullanarak doğrudan sabitleyebilir ve sahada herhangi bir işleme ihtiyacını ortadan kaldırabilir.

Örnek olarak 10 devreli bir dağıtım kutusu ele alındığında, önceden monte edilmiş cıvata tasarımı, yaklaşık 30 ila 40 dakikalık montaj süresinden tasarruf sağlayabilir. Büyük ölçekli mühendislik siparişlerinde işçilik ve zaman maliyetlerinde biriken tasarruflar oldukça yüksektir.

III. Kapı gövdesi ve montajı: Çeşitli uygulama senaryolarına uygun komple set

Kutunun sol tarafı kapı menteşelerinin montajı için ayrılmış olup, aynı özellikteki beyaz kutu kapıyla eşleştirilmektedir. Resimde aynı partiye ait kapı panellerinin yan tarafa yerleştirilerek montajı beklediği görülmektedir. Kapı gövdesi müşteri isteğine göre kilit ve gözetleme pencereleri ile donatılabilmektedir. Kapatıldıktan sonra toza karşı koruma sağlayabilir ve profesyonel olmayanların hata yapmasını önleyebilir.

Kurulum yöntemi açıkta kalan duvara monte tipini benimser. Kutunun arkası, ek braketlere ihtiyaç duymadan doğrudan duvara sabitlenebilen asma delikleri ile ayrılmıştır. Yere kurulum gerektiren senaryolar için isteğe bağlı olarak bir taban braketi de donatılabilir.

IV. Tipik uygulama senaryoları

Çift katmanlı ayrılmış metal dağıtım kutusu kabuğunun standartlaştırılmış metal levha yapısı ve önceden monte edilmiş esnek saplama sistemi, onu çeşitli iç mekan güç dağıtımı ve kontrol senaryoları için uygun hale getirir

Bina güç dağıtımı: Kat dağıtım kutuları, aydınlatma kontrol kutuları, ana anahtarlar ve branşman anahtarları sırasıyla üst ve alt bölmelerde düzenlenmiştir.

Endüstriyel kontrol:PLC kontrol kabini, ekipman eşleştirmesi için elektrik kontrol kutusu. Kontrolörler ve terminaller üst bölmeye monte edilir ve tahrik bileşenleri alt bölmeye yerleştirilir.

Laboratuvar ve temiz atölye:Beyaz toz boyalı görünüm, iç ortamla uyumlu olup temiz senaryoların toz geçirmezlik ve estetik gereksinimlerini karşılar.

Toplu mühendislik tedariki:Standartlaştırılmış yapı, büyük ölçekli inşaat projelerinin merkezi olarak eşleştirilmesine uygun, büyük ölçekli üretimi ve hızlı teslimatı destekler.

V. Sac levhadan komple setlere: Standartlaştırılmış kabuklarla montaj sürecinizi basitleştirin

Ouyue Electric, müşterilerine daha verimli ve standartlaştırılmış elektrik muhafaza çözümleri sunmaya kararlıdır.sac metal üretim seviyesi. Çift bölmeli metal muhafazalar, entegre bölmeleme, önceden monte edilmiş montaj saplamaları ve standartlaştırılmış bir çerçeveye sahip olup, panel imalatçılarına ve mühendislik yüklenicilerine yapısal sağlamlığı montaj kolaylığı ile birleştiren muhafaza ürünleri sunar.

Ürün çizimleri onaylandıktan sonra bitmiş ürünün tamamlanması yalnızca 7 gün sürer.İster standart spesifikasyonlara, ister çizimlerinize göre özel tasarımlara ihtiyacınız olsun,lütfen teknik gereksinimlerinizi bize gönderin,Çözüm önerilerini ve örnek üretim planlamasını derhal sağlayacağız.
