Ouyue Electric'in yeni XL-21 güç dağıtım kabini piyasaya sürüldü ve ilk parti Güney Kore'ye gönderilecek

I. Bölünmüş üst ve alt yapı

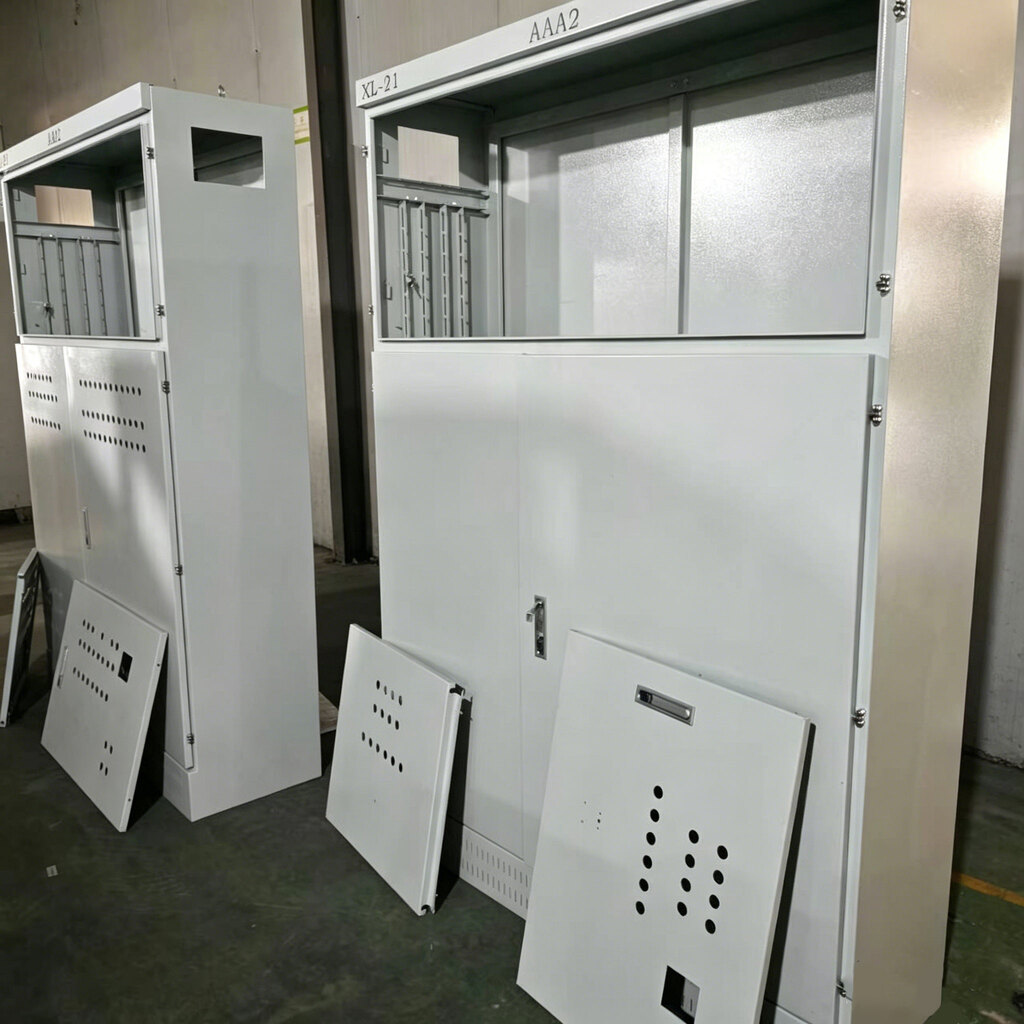

İlk gerçek fotoğraf XL-21 güç dağıtım kabininin genel görünümünü göstermektedir. Kabin, işlevsel alanları üst ve alt olmak üzere iki bağımsız Alana açıkça bölen bölünmüş bir üst ve alt yapı tasarımını benimser.

Üst kısım: Alet gözlem penceresi alanı

Ampermetrelerin, voltmetrelerin, gösterge ışıklarının, değiştirme anahtarlarının ve diğer ölçüm ve ekran bileşenlerinin düzenlenmesi için kabinin üst kısmında şeffaf bir pencere montaj konumu ayrılmıştır. İşletme ve bakım personelinin kabin kapısını açmasına gerek yoktur. Pencere aracılığıyla elektrik parametrelerini okuyabilir ve çalışma durumunu gerçek zamanlı olarak belirleyebilirler, bu da günlük denetim ve arıza tespitinde verimliliği büyük ölçüde artırır. Kabinin üst kısmı, müşteri gereksinimlerine göre devre numaraları, ekipman isim plakaları veya güvenlik uyarı etiketleri ile yapıştırılabilen tanımlama konumları için ayrılmıştır.

Alt kısım: Ana şalter çalıştırma bölmesi

Kabinin altındaki ana şalter çalıştırma bölmesi bağımsız bir kapı kilidiyle donatılmıştır. Kabin kapısının yüzeyi, kabinin arkasında aynı spesifikasyona sahip ısı dağıtım arka plakası ile ön ve arka konveksiyon hava kanallarını oluşturan birden fazla ısı dağıtım yuvarlak deliği seti ile donatılmıştır. Havalandırma ve ısı dağılımı sağlanırken yuvarlak deliklerin çapı, toz önleme ve ısı dağıtımı arasındaki denge noktasında kontrol edilerek toz girişi azaltılır. Depo kapısı, yetkisiz personelin kapıyı yanlış kullanmasını önlemek ve endüstriyel tesislerin elektriksel güvenlik yönetimi gereksinimlerini karşılamak için özel bir mekanik kilitle donatılmıştır.

II. dahili ayarlanabilir kurulum sistemi: Bir kabin seti birden fazla güç dağıtım şemasıyla uyumludur

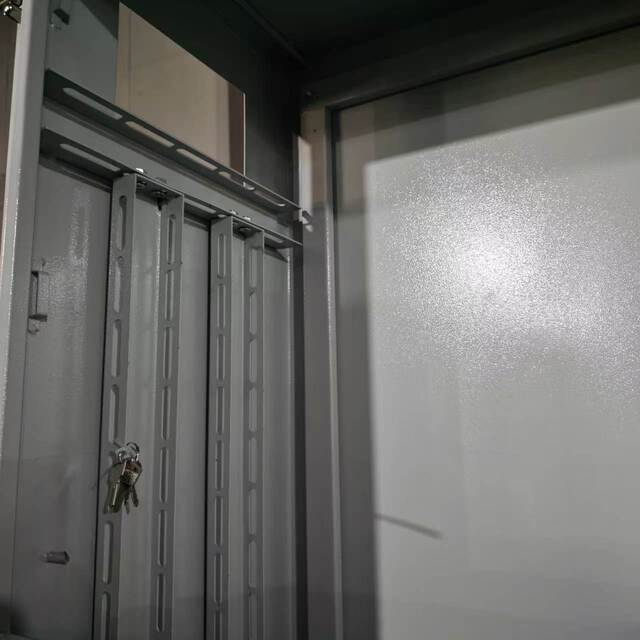

İkinci gerçek fotoğraf, XL-21 güç dağıtım kabininin iç yapısal detaylarına odaklanıyor ve bu ürünün en temel tasarım özelliği olan tamamen ayarlanabilir kurulum sistemini sergiliyor.

Birden fazla ayarlanabilir kurulum sütunu setini önceden kurun

Kabinin iç kısmı, her biri uzun delikli olan çok sayıda uzunlamasına montaj kolonuyla önceden monte edilmiştir. Montaj kılavuz rayları ve montaj plakalarının yüksekliği kolonlar boyunca yukarı ve aşağı serbestçe ayarlanabilir. Bu, aynı kabinin, kalıplanmış devre kesicilerin, AC kontaktörlerin, termik rölelerin ve bakır baraların farklı özelliklerine, gerçek güç dağıtım planına göre esnek bir şekilde uyarlanabileceği anlamına gelir. İster 200A ister 630A ana şalter olsun, ister çok çevrimli ister birkaç çevrimli konfigürasyon olsun, montaj pozisyonları kabinet değiştirmeye gerek kalmadan ihtiyaca göre düzenlenebilir.

Deponun bölmeleri bağımsız olup güçlü ve zayıf elektrik ayrılmıştır.

Güçlü ve zayıf elektrik için ayrı kablolama sağlamak amacıyla alet alanı ve ana anahtar bölmesi metal bölmelerle ayrılmıştır. Bu tasarımın iki önemli anlamı vardır: Birincisi, ana devredeki büyük akımın oluşturduğu elektromanyetik girişim alt bölmede izole edilir ve üst bölmedeki cihazların ve sinyal hatlarının ölçüm doğruluğunu etkilemez. İkinci olarak, ana şalteri incelerken kazara dokunma riskini azaltmak için üst cihaz devresini izole tutun. Bölme panosunda kablo yönlendirme delikleri bulunur ve yalıtım katmanının kesilmesini önlemek için kablo geçiş noktalarında kauçuk koruyucu açıklıklar bulunur.

III. Soğuk haddelenmiş çelik levha + elektrostatik toz boya: İç mekan güç dağıtımı için uzun süreli koruma sağlar

XL-21 güç dağıtım kabini, entegre lazer kesim ve CNC bükme yoluyla oluşturulmuş, köşeleri cıvatalı bağlantılar kullanılarak monte edilmiş, yüksek kaliteli soğuk haddelenmiş çelikten yapılmıştır. Tamamen kaynaklı yapılarla karşılaştırıldığında, cıvatalı montaj yapısal bütünlüğü sağlarken aynı zamanda dahili bileşenlerin sökülmesi, bakımı ve değiştirilmesi veya yükseltilmesi için daha fazla kolaylık sunar.

Kabin yüzeyi, mat gri-beyaz kaplamalı elektrostatik toz boya ile kaplanmıştır. Geleneksel boya püskürtmeyle karşılaştırıldığında elektrostatik toz kaplama, daha güçlü yapışma ve darbe ve korozyona karşı üstün direnç sunar. Atölyeler, fabrikalar ve trafo merkezleri gibi kapalı endüstriyel ortamlarda, uzun süreli kullanımda kırılma veya paslanma olmadan dayanıklı kalır. Mat gri-beyaz kaplama, çeşitli endüstriyel ortamlardaki dağıtım odalarının standartlaştırılmış tasarımını tamamlayan temiz, modern bir estetik sağlar.

Her kabin standart olarak, doğal bir hava konveksiyon kanalı oluşturmak için kapıdaki dairesel havalandırma delikleriyle hizalanan havalandırma deliklerine sahip bir arka panelle donatılmıştır. Kapı özel bir mekanik kilitle donatılmıştır ve anahtarlar merkezi olarak yönetilerek ana anahtar bölmesine yalnızca yetkili elektrikçilerin erişmesini sağlayarak yetkisiz girişleri önler.

IV. Güney Kore'ye İhracat: Yurtdışı endüstriyel enerji dağıtım standartlarıyla uyumlu

Bu XL-21 güç dağıtım kabinleri grubu, gerilim seviyesi uyarlaması, bara spesifikasyon seçimi ve müşterinin teknik gereksinimlerine göre ayarlanmış kabin boyutları ile Koreli bir müşteri için özelleştirilmiştir. Güney Kore endüstriyel enerji dağıtım pazarı, ekipmana yönelik iki temel talebi beraberinde getiriyor: birincisi, standartlaştırılmış yüksek voltaj ve alçak voltaj bölgesi izolasyonu; ikincisi, dahili kabin kurulumunda uyumluluk; fabrika üretim hatları sıklıkla değişen üretim görevlerine bağlı olarak güç devresi konfigürasyonlarında ayarlamalar gerektirir ve ayarlanabilir bir montaj sistemi bu esnek gereksinimi tam olarak karşılar.

Çin'den Güney Kore'ye deniz taşımacılığı rotası kısa ve gümrük işlemleri oldukça verimli. Ouyue Electric, Kore pazarı için özel olarak hazırlanmış standart ihracat ambalajı sağlıyor: özel kabarcık film yastıklama astarlarına sahip fümigasyonlu ahşap kasalar ve hem okyanus nakliyesi hem de iç nakliye sırasında ürün güvenliğini sağlamak için dolaplar ve aksesuarlar için ayrı bölmeler.

V. XL-21'den başlayarak güç dağıtım çözümünüzü özelleştirin

The XL-21 güç dağıtım kabiniOuyue Electric'in endüstriyel enerji dağıtımı alanındaki en son başarısıdır. Ayarlanabilir kurulum sisteminden bölünmüş depo yapısına, soğuk haddelenmiş çelik levha toz boyama işleminden cıvata montajı ve bakım kolaylığına kadar her tasarım, gerçek kullanım senaryolarına yöneliktir.

Ürün çizimleri onaylandıktan sonra bitmiş ürünün üretilmesi yalnızca 7 gün sürer. İster standart konfigürasyona ister proje çizimlerine göre derinlemesine özelleştirmeye ihtiyacınız olsun, teknik gereksinimlerinizi göndermenizi memnuniyetle karşılıyoruz. Size çözüm önerileri ve örnek planlama sunacağız.
