Beyaz sprey boyalı paslanmaz çelik dış mekan yağmur geçirmez dağıtım kutusu seri üretim gerçek fotoğraflar: Kutu gövdesi püskürtmeden, su geçirmez kauçuk şerit kürlemesinden iç yapının tam analizine kadar

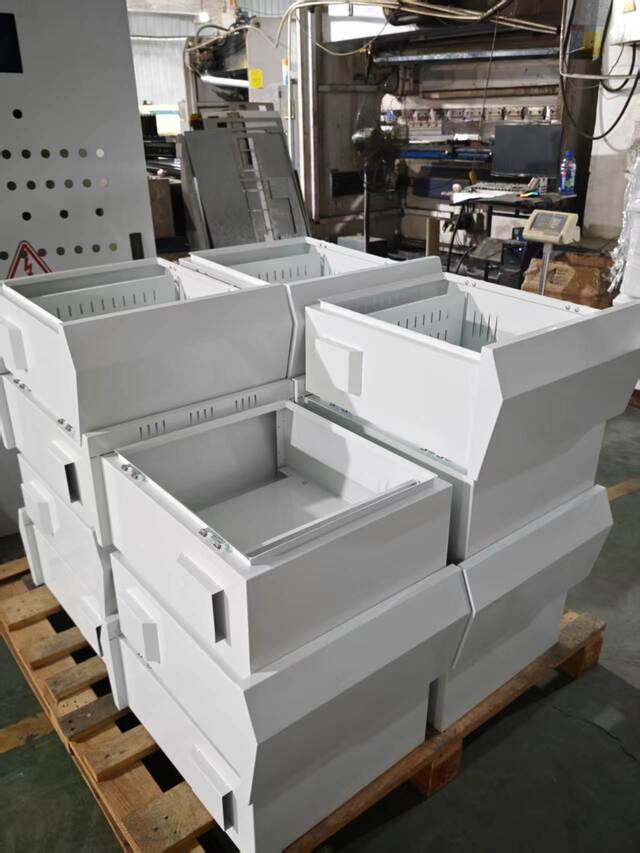

I. Kasa gövdesi spreylenmiş olup kapı paneli montajını beklemektedir.

İlk gerçek fotoğrafta, püskürtülmüş düzinelerce beyaz Paslanmaz çelik kutu gövde katman katman istiflenmiş ve son montajdan önce kapı paneli lastik şeritlerinin sertleşmesini bekliyor. Her kutu yüzeyi düzgün ve ince beyaz elektrostatik toz boya ile kaplanmıştır. Köşeler düzgünce bükülmüş ve kaynaklar düzgün ve dolgun.

Bu kutu grubu, temel malzeme olarak 304 paslanmaz çelikten yapılmıştır ve dış mekana uygun elektrostatik toz beyazıyla kaplanmıştır. Beyaz kaplamanın dış mekan senaryolarında pratik işlevleri vardır; açık renkli yüzey güneş ışığının ısı ışınımını yansıtır. Yazın yüksek sıcaklıktaki ortamında, beyaz kutunun yüzey sıcaklığı koyu gri kutununkinden 8-12°C daha düşük olabilir, bu da kutunun içindeki sıcaklık artışını azaltmaya ve bileşenlerin servis ömrünü uzatmaya yardımcı olur. Avrupa ve Orta Doğu pazarlarında dış mekan dağıtım kutularının genellikle beyaz kaplamayı tercih etmesinin nedeni de budur.

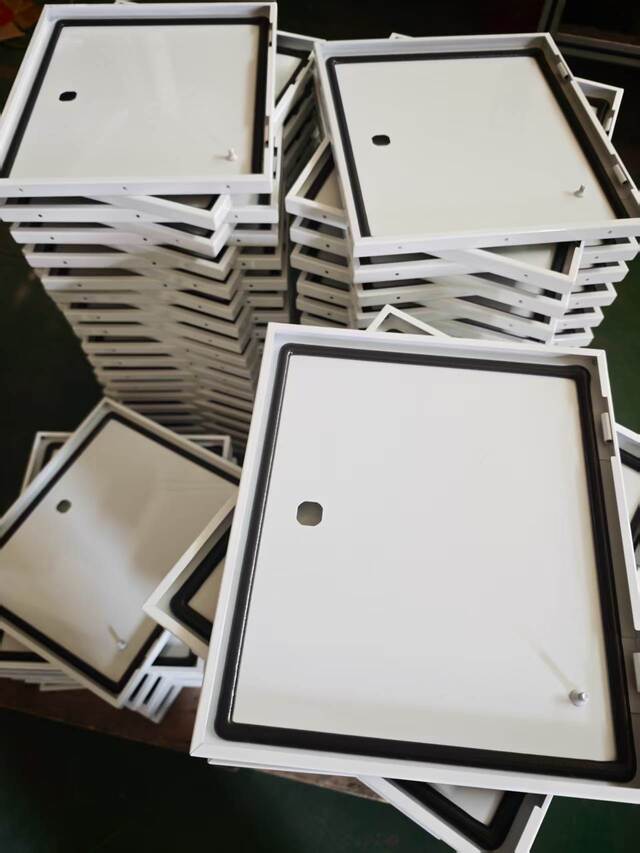

II. Kapı paneli için su geçirmez lastik şerit takıldı. Sertleştikten sonra monte edilebilir

İkinci resimde bu kutu grubuyla eşleşen kapı panelleri görülüyor. Kapı paneli beyaz püskürtme ile tamamlanmış olup, kenarlara sürekli siyah su geçirmez lastik şeritler yerleştirilmiştir. Şu anda kauçuk şerit kürleme ve hareketsiz durma aşamasındadır. Kauçuk şerit EPDM (Etilen Propilen dien monomer kauçuk) kapalı hücreli köpük malzemeden yapılmıştır. Özel bir yapıştırma cihazı aracılığıyla kutu kapısının iç tarafındaki sızdırmazlık oluğuna gömülür ve tüm daire herhangi bir kırılma olmadan kapatılır.

Sızdırmazlık şeridinin kurulumdan sonra oturup sertleşmesine izin verilmesinin nedeni, EPDM şeridin arkasındaki yapıştırıcının, bir kez gömüldükten sonra paslanmaz çelik oluk ile tamamen birleşmek için yeterli zamana ihtiyaç duyması ve böylece müteakip katmanların ayrılmasını veya bükülmesini önlemesidir. Ek olarak, sıkıştırma ve yerleştirme sırasında şeritte iç gerilim gelişir; dinlenmesine izin vermek, malzemenin doğal elastikiyetini yeniden kazanmasını sağlar ve montaj sonrasında gerilimin serbest bırakılmasından kaynaklanan yüzey pürüzlülüğünü önler.

Kapı paneli sızdırmazlık şeritlerinin her partisi sertleştikten sonra, kalite denetçileri sızdırmazlık yüzeyinin düzlüğü ve şerit geri tepmesinin tutarlılığı üzerinde rastgele kontroller gerçekleştirir.

Sevkiyattan önce, sızdırmazlık performansının standartları karşıladığını doğrulamak için tüm kutular yağmur testine veya IP65 hava sızdırmazlık numunesine tabi tutulur. Ouyue Electric tarafından seçilen EPDM kapalı hücreli köpüklü sızdırmazlık şeritleri -40°C ile 120°C arasında uzun süreli çalışma sıcaklığı aralığına sahiptir ve dış mekan güneş ışığına ve yağmura yıllarca maruz kaldıktan sonra bile istikrarlı geri tepme ve sızdırmazlık özelliklerini korur.

III. Paslanmaz çelik dağıtım kutusunun iç yapısal bileşenlerinin sökülmesi

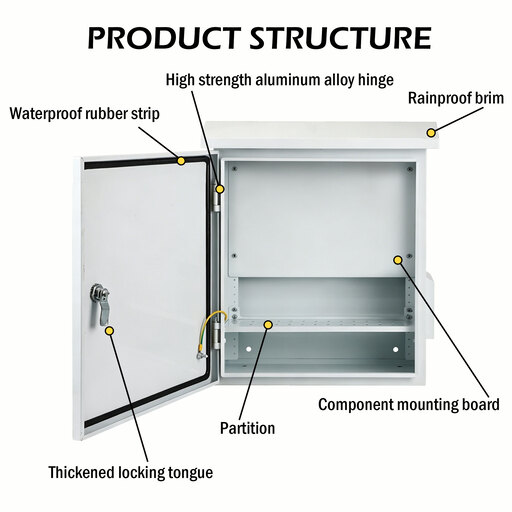

Üçüncü resim tamamen monte edilmiş bir sistemin iç yapısını göstermektedir.Paslanmaz çelik dış mekan yağmur geçirmez dağıtım kutusu. Beş temel bileşen açıkça görülebilmektedir ve aşağıdaki şekilde madde madde ayrıştırılmıştır:

1. Döner dil kilidi

Kapı paneli paslanmaz çelik dil kilidiyle donatılmıştır. Kapatıldığında dil kilidi, kapı panelinin sıkıca kapatılmasını ve sızdırmazlık şeridinin aşağı doğru bastırılmasını sağlamak için kutu kapısı çerçevesinin iç tarafındaki kilit plakasını sıkıca tutar. Kilit göbeği, paslanmaya ve sıkışmaya karşı dayanıklı 304 paslanmaz çelikten yapılmıştır. Müşteri ihtiyaçlarına göre toplu kişiselleştirmeyi destekleyen evrensel anahtar kilitler, hırsızlığa karşı üçgen kilitler veya pres tipi yaylı açma kilitleri seçenek olarak seçilebilir.

2. Su geçirmez lastik şerit

İç perspektiften bakıldığında siyah EPDM su geçirmez kauçuk şeridin kapı panelinin iç çemberi boyunca herhangi bir dikiş veya kırılma olmaksızın tamamen dağıldığı açıkça görülmektedir. Kapı paneli kapatıldığında, lastik şerit kapı paneli ile kutu kapısı çerçevesi arasına eşit şekilde bastırılarak yağmur suyunun, tozun ve nemin kapı aralığından sızmasını önleyen sürekli bir elastik sızdırmazlık yüzeyi oluşturur.

3. Yağmur geçirmez kenar

Kutunun üst kısmı öne doğru uzanan eğimli bir kenar yapısı ile donatılmıştır. Bu bükme tasarımının işlevi, duvar boyunca veya kutunun üzerinden akan yağmur suyunu kapı aralığından uzak bir alana yönlendirerek suyun kapı panelinin üst kenarı boyunca toplanıp sızdırmazlık yüzeyine sızmasını engellemektir. Şapkanın siperliği ve kutunun ana gövdesi aynı levhadan CNC büküm yapılarak tek parça halinde şekillendirilmiştir. Kaynak yapılmasına gerek yoktur ve kaynak sızıntısı riski yoktur.

4. Bileşen montaj panosu

Kutunun içi, sabitleme için çıkarılabilir, hareketli montaj plakalarıyla donatılmıştır.devre kesiciler, kontaktörler, terminal blokları ve diğer bileşenler. Montaj plakası galvanizli çelik levha veya paslanmaz çelik levhadan yapılmış olup, kutunun arka tarafındaki gömülü saplamalara vidalarla sabitlenmiştir. Çıkarılabilir tasarım, müşterilerin bileşenlerin ön montajını ve kablolamasını kutunun dışında tamamlayabileceği ve ardından tüm kartı kutuya monte ederek yerinde kurulum verimliliğini artırabileceği anlamına gelir.

5. Bölme

Kutunun içi, müşteri isteğine göre kutu içindeki alanı bağımsız elektrik bölmelerine bölen metal bölmelerle donatılabilir. Bölmenin işlevleri şunları içerir: farklı voltaj seviyelerindeki devrelerin fiziksel izolasyonunun sağlanması, ana devrenin kontrol devresinden ayrılması veya belirli bileşenler için bağımsız bir koruma alanı sağlanması. Bölme, kutunun içindeki bölme braketine vidalarla sabitlenir ve konumu, müşterinin çizimlerine göre esnek bir şekilde ayarlanabilir.

IV. Gerçek üretim hatlarıyla sizi kaliteyi doğrulamaya davet ediyoruz

İster standart bir dış mekan yağmur geçirmez dağıtım kutusuna, ister proje çizimlerine göre derinlemesine özelleştirilmiş standart dışı bir kutu gövdesine ihtiyacınız olsun, Ouyue Electric, kaynak fabrikanın üretim yetenekleri ve kalite kontrol standartları ile dış mekan kullanım testine dayanabilen paslanmaz çelik bir dağıtım kutusu sunabilir.

Ürün çizimleri onaylandıktan sonra bitmiş ürünün üretilmesi yalnızca 7 gün sürer.Teknik gereksinimlerinizi veya kutu özelliklerinizi göndermeye hoş geldiniz. En kısa sürede çözüm önerileri ve numune planlamasını sağlayacağız.
